直线模组怎么选型

发布时间:2023-11-13 点击次数:35836

直线模组选型需要关注以下几个方面:

一:有效行程:直线模组的有效行程是指滑块从一端滑动到另一端的距离,称之为行程,行程决定了模组的长度,模组厂家可根据具体的行程来报价。凯尼克直线模组可制作4000mm以内的行程,更长可拼接定制


二:本体宽度:很多时候模组的宽度也很重要,有的用户在为设备选型时,需要固定的尺寸,有时候还要非标定制,宽度决定了模组的大小。KNK模组最大本体宽度为220mm。

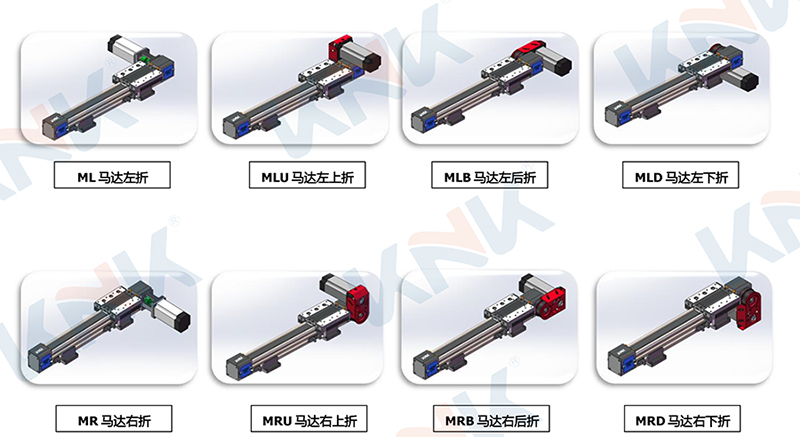

三:电机折向:直线模组的折向指的是模组所配电机需要向左折还是右折、上折还是下折。


四:重复定位精度:重复定位精度可以理解为直线模组做往复性直线运动的时候,滑块在丝杆上跑的时候,每一次的来回轨迹都在同一位置,比如来回正负相差为0.01mm。


五:最大负载:指的是模组滑座上所能承受的最大负载,用户一般都会用夹具或其它板金用螺丝锁附在滑座上,板金上用来放东西,我们称之为负载。


六:速度:速度指的是滑座在丝杆上来回传动的频率,频率越高,速度越快。还有一种说法就是,导程越大,速度越快,负载越大,速度越慢。所以在购买直线模组的时候,如果你的负载很大,那速度相对来说会慢一些。


七:品牌的选择:进口研磨精度比较高,使用进口配件的国内厂家,需要注意的是部分使用仿照进口配件的厂家,精度很难控制,噪音及其他性能也差。


东莞市凯尼克自动化设备有限公司是一家专业从事直线模组、直线导轨、工业机械手等集研发、生产、销售于一体的国家高新技术企业,23年专注直线模组滑台生产厂家/专业定制,久经市场考验的品牌


八:行程:丝杆行程限定,皮带的行程则可以做到丝杆的几倍,但是行程越长误差越大。


九:内部配置:关键部件的品牌和加工工艺。


十:电机品牌:需要考虑电机转速、功率、品牌。


十一:载重大小:注意线性模组的安装方式,负载、容许负载的力距及使用环境。选择封闭式的还是开放式的。


十二:使用环境:选择封闭式的还是开放式的。


以上就是直线模组选型时需要考虑的几个关键因素,可以根据自己的需求和实际情况进行选择。
