环形导轨二次定位：摆臂式 vs 滑台气缸，该怎么选？
发布时间：2026-03-12 点击次数：2399
环形导轨输送线除自身定位外，常需二次定位以保证工位精度。目前主流方案为摆臂式定位与滑台气缸定位，两者重复定位精度均可达到±0.05mm。在精度一致的前提下，哪种更适合你的设备？下面从结构、优缺点与适用场景做清晰对比。
一、摆臂式定位（气缸连杆定位）

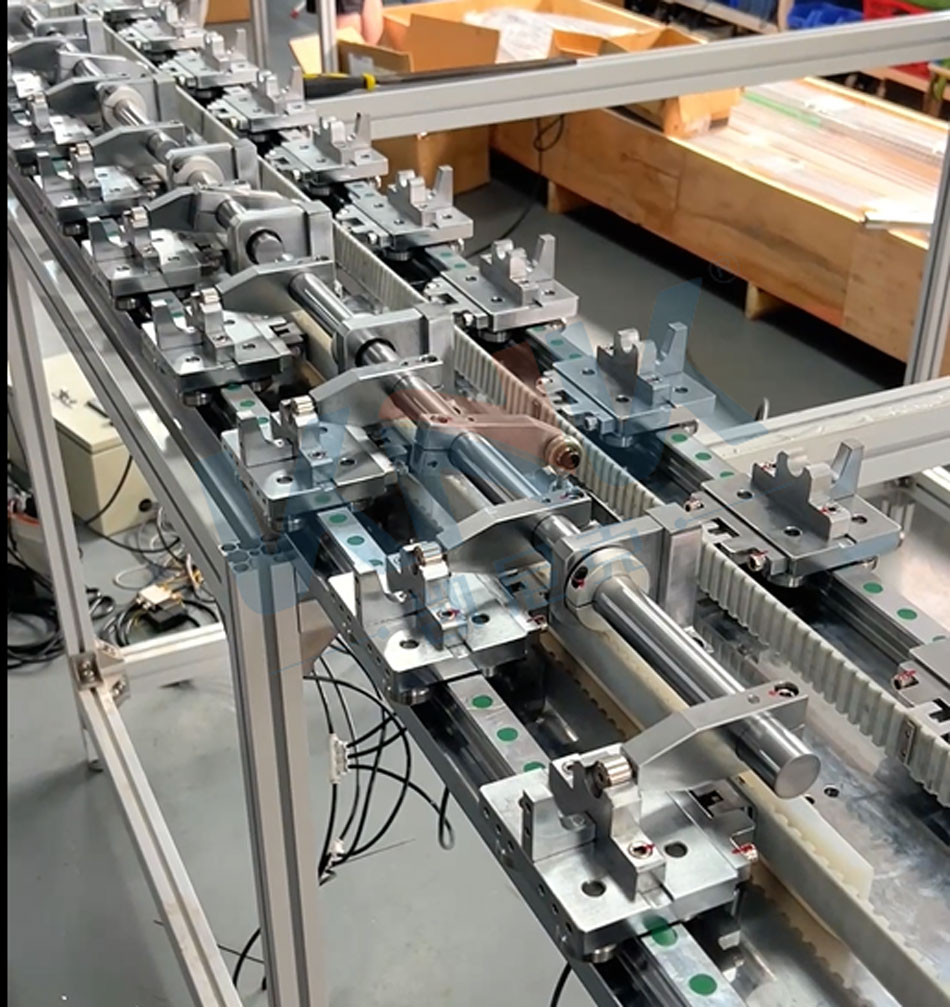

摆臂式定位通过气缸带动摆臂与连杆机构，实现单工位或多工位同步锁紧定位。
优点：
定位精度稳定，重复定位精度可达 ±0.05mm。
多工位成本优势明显，600mm 范围内可单气缸驱动多工位同时定位，工位间距小时，气缸用量更少，整体性价比更高。
缺点：
占用空间较大，连杆与摆臂结构在紧凑空间中易与周边设备干涉。
可靠性依赖气缸质量，单气缸带多工位时，一旦出现故障会影响多个工位定位。
适用场景：多工位、工位间距小、追求高性价比、安装空间相对充裕的环形导轨线。
二、滑台气缸定位（滑推 / 直顶式定位）
滑台气缸定位采用气缸直线运动，直接顶推定位部件，实现单工位独立精准定位。
优点：
定位精度高，重复定位同样可达 ±0.05mm。
结构紧凑、占用空间小，安装灵活，适合空间受限的精密环形自动化线。
布局更整洁美观，适配型材框架结构，设计、安装与维护更方便。
缺点：
多工位成本偏高，通常一个工位配一个气缸，工位越多成本越高。
对安装基础有要求，底板或机架需有足够厚度与强度用于固定。
适用场景：空间紧凑、工位分散、间距较大、对布局整洁度要求高，或单工位独立定位的场景。
三、总结与选型建议
两种方案定位精度一致，核心差异在空间、成本、工位布局：
多工位、间距小、优先控成本 → 选摆臂式定位。
空间紧凑、工位分散、追求整洁与灵活 → 选滑台气缸定位。
实际选型需结合设备布局、工位数量与整体设计方案综合确定。
