还在堆双丝杆？一根丝杆搞定双滑台对向运动
发布时间：2026-04-02 点击次数：2899
在工业自动化的精密世界里，每一次微小的技术突破，都可能带来生产效率的显著提升。长久以来，工程师们在设计需要两个滑台进行对向运动的设备时，往往依赖于双导轨、双丝杆的复杂结构。这种方案虽然成熟可靠，却也带来了成本高、体积大、同步控制难等一系列挑战。然而，一项看似“不可思议”的创新设计，正以其化繁为简的智慧，悄然改变着这一领域的格局——仅用一根导轨和一根丝杆，便能精准实现双滑台的对向运动。

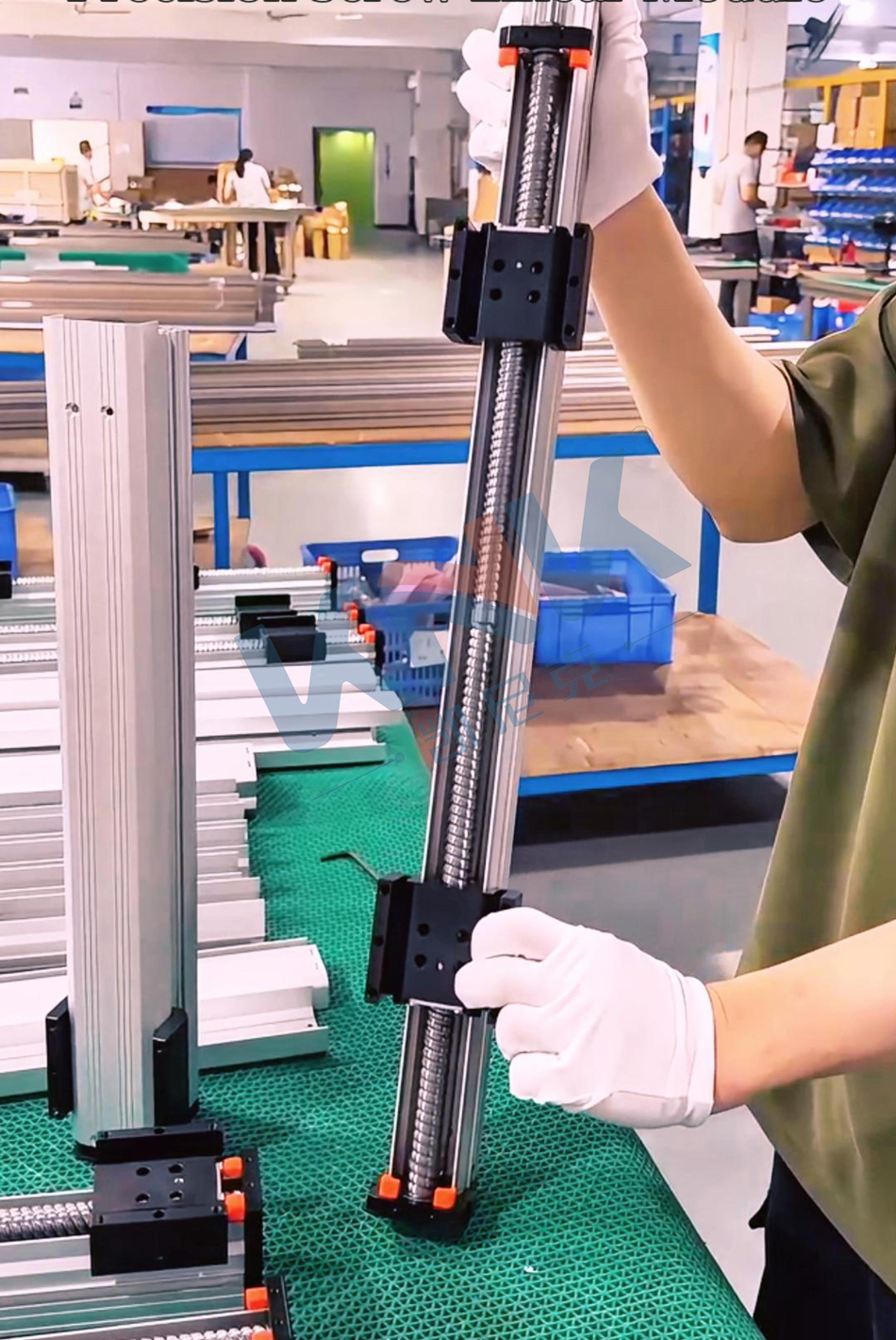

这并非天方夜谭，而是对机械原理的巧妙运用。其核心奥秘在于一根特殊设计的丝杆。这根丝杆上加工有两段旋向相反的螺纹，例如一段为左旋，另一段为右旋。两个滑台分别通过与之匹配的螺母座安装在这根丝杆上，并共用一根高精度的直线导轨作为导向。当伺服电机驱动丝杆旋转时，由于螺纹旋向的差异，两个滑台会沿着导轨，朝着完全相反的方向同步移动。丝杆每转动一圈，两个滑台便以相同的距离相互靠近或远离，实现了完美的对称运动。
这项设计的精妙之处，在于它将复杂性内化于核心部件，而将简洁性呈现于整体结构。它打破了“一个驱动源对应一个运动单元”的传统思维定式，实现了“一驱二动，反向同步”的卓越效果。
相较于传统的双驱动系统，这种正反牙丝杆方案的优势是全方位的。首先是成本的显著降低，减少了一半的导轨和丝杆，直接节省了物料与装配成本。其次是结构的极致紧凑，在寸土寸金的自动化设备内部，每一毫米的空间都弥足珍贵，这种设计无疑为设备的小型化、集成化开辟了新路径。更重要的是，由于两个滑台由同一根丝杆驱动，它们的运动是天然的机械同步，彻底消除了双电机控制中可能出现的电子同步误差，确保了在高速、高加速度运动下的定位精度和重复性。
