环形导轨立式安装与高刚性解决方案
发布时间：2026-09-08 点击次数：1748
在自动化产线升级中，为节省占地空间，许多设备采用立式垂直安装方案。然而，传统单轨环形导轨在垂直工况下，常因抗扭转能力不足，导致滑板在重载或高速急停时出现倾斜、晃动甚至卡顿。这不仅降低了重复定位精度，还加剧了滚轮与导轨的磨损。解决这一痛点，需从底层结构入手，实现从”单腿”到”双腿”的跨越。

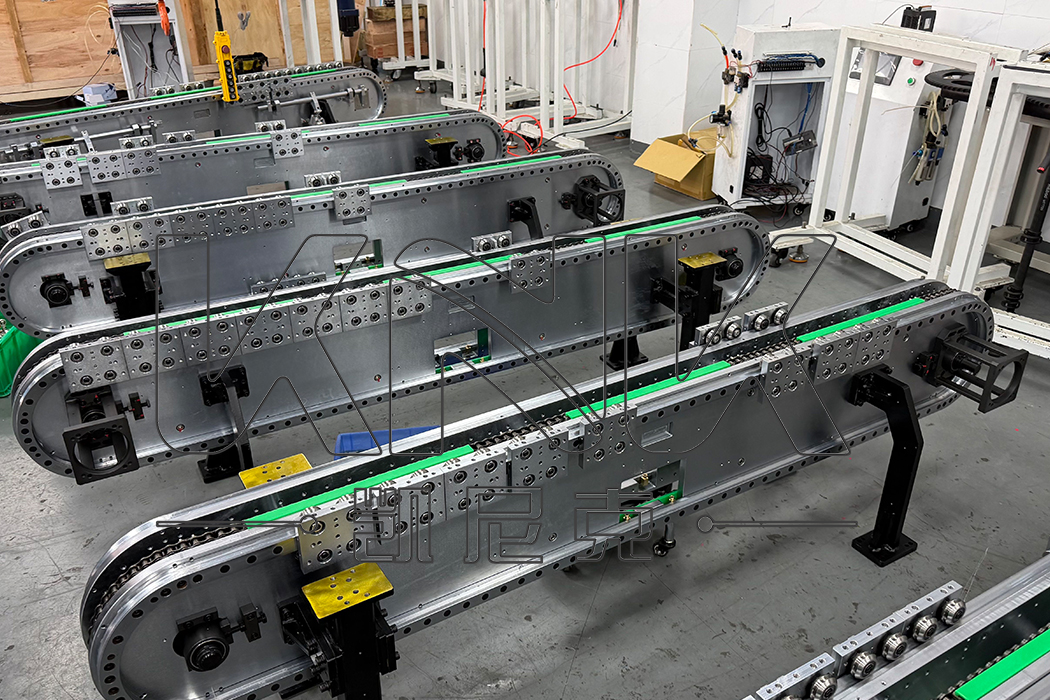

要让环形导轨在立式安装下依然稳定，工程上通常采用立式双导轨环形输送线。相比单轨，双轨结构将滑块与导轨的接触点从两点增加至四点，使受力分布更加均匀。这种设计大幅拉大了支撑跨距，从根本上限制了工件在多个维度的自由度，使系统的抗扭转和抗倾覆能力得到质的提升。即使在滑块高速通过圆弧段或承载偏心力矩时，也能保持极高的姿态稳定性。
立式双轨导轨输送线对制造精度提出了更高要求。两条轨道在圆弧段必须保持极高的同心度和平行度。优秀的系统通过超精磨工艺，确保直线段与圆弧段拼接处实现无缝过渡。
在滑座设计上，通常采用四滚轮非对称梯形布局，并配合一侧同心、一侧偏心的预紧调节结构。这种设计既能有效消除机械间隙，又允许转弯时外侧滚轮短暂抬起，从而释放轨迹差应力，确保整个垂直循环过程如精密钟表般流畅，避免刚性冲击。
让环形导轨在立式安装下”稳如磐石”，并非简单的结构叠加，而是考验企业在材料选择、结构设计与精密装配上的综合硬实力。通过双轨并行与精密几何约束，才能真正解决立式安装的倾覆难题，为自动化产线提供高刚性、高精度的运动基础。
